金属软管接头 - Set Screw Type

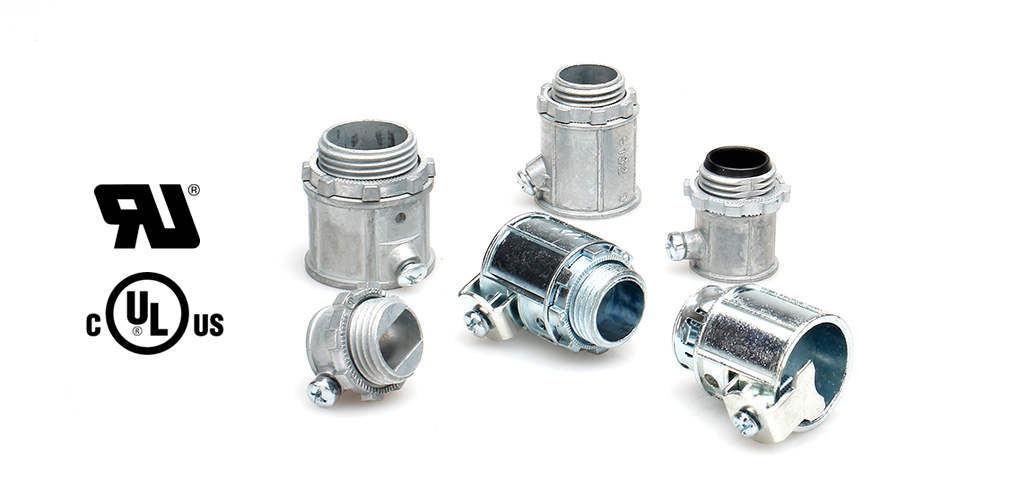

金属软管接头 Set Screw Type - S10/S11/S12/S13/S14/S15/S18/S24 系列, 通过美国 UL 实验室依 UL514B, 加拿大 CSA-C22.2 No.56 标准检验取得认证。于配电线路的转接或终结点, 连接金属保护管与接线盒或电气箱, 使线路延续并保护传输安全。接头主体材质为锌合金, 符合 RoHs 环保规定。盒端为 NPS 螺牙系统或卡扣结构两种, 以太阳型螺帽固定或推入固定在薄壁型接线盒或攻牙的接口上; 管端则以螺丝搭配卡夹的方式固定金属软管。本系列接头建议与 PRWG 及 PRWA 系列金属软管搭配使用。
特性
-
材质：
锌合金 -
温度范围
-50℃~+200℃ (S18 系列：-30℃~+105℃) -
IP 等级 :
IP 40
-
表面处理 :
镀铬 (其他可洽询订制) -
RoHS：
符合 -
认证：
UL, cUL, UL Recognized (File No.: E256570)
参数
| 系列 | 產品型號 | 螺牙型式 | 適配孔徑 (Inch) | 適配管徑 (Inch) | 每箱數量 (Pcs) | 每箱重量 (Kg) | Snap-In 結構 | 認證 | 適配 |
|---|---|---|---|---|---|---|---|---|---|
| S10 | S102-1/2 | NPS | 1/2 | 1/2 | 400 | 19.4 | - |  |  |
| S11 | S112-1/2 | NPS | 1/2 | 1/2 | 500 | 19 | - | | |
| S12 | S122-1/2 | - | 1/2 | 1/2 | 500 | 18.5 | V | | |
| S13 | S132-1/2 | NPS | 1/2 | 1/2 | 500 | 18.5 | - | | |
| S14 | S143-3/4 | NPS | 3/4 | 3/4 | 400 | 19.8 | - | | |
| S15 | S152-1/2 | - | 1/2 | 1/2 | 400 | 15.8 | V | | |
| S18 | S1811-9/16 | NPS | 1/2 | 9/16 | 1000 | 25 | - |  | |
| S24 | S241-3/8 | NPS | 1/2 | 3/8 | 1000 | 21 | - |  | |
