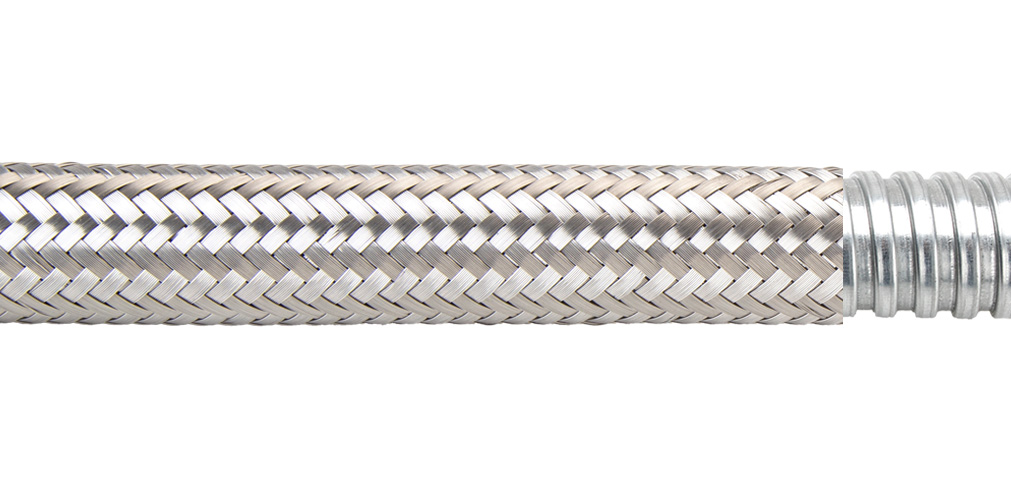

EMC 屏蔽金属编织软管 (耐磨型), 单勾镀锌钢, 镀锡铜编织
EMC 屏蔽防电磁波干扰金属编织软管 (耐磨型) - PAG13TB 系列, 由镀锌钢单勾软管外加镀锡铜丝编织网构成, 是电气保护管系列的高等产品, 尺寸系统迎合亚洲市场普遍使用的规格。全系列产品具有优良的机械特性, 管身柔软性佳, 编织层额外提升耐磨性, 适用于大部份的环境温度条件, 属于低火险型的产品, 在可能存有电磁干扰问题的环境中, 提供较高级的 EMC 屏蔽功能。 全部材质符合 RoHS--危害物质禁用指令, 满足环保产品要求。
特性
-
材质：
镀锌钢 + 镀锡铜编织 -
剖面结构：
单勾型
-
温度范围 :
-45℃~+350℃ -
IP 等级 :
IP 40 (搭配 AZ60、AZ63 系列接头) -
可挠性：
高 (≤ 2") -
EMC 屏蔽：
高级 (65dB/100MHz) -
抗拉力：
500N -
RoHS：
符合
参数
| 公称尺寸 | 公称尺寸 | 型号 | 内径 (mm) | 编织外径 (mm) | 弯曲半径 (mm) | 每卷长度 (m) | 包装尺寸 (长x宽x高 mm) | 适配 |
|---|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAG13TB-10 | 8.0 | 11.2 | 30 | 25 | 300*300*110 | - |
| 12 | 5/16 | PAG13TB-12 | 10.3 | 14.2 | 35 | 25 | 300*300*200 |  |
| 16 | 3/8 | PAG13TB-16 | 12.6 | 16.8 | 40 | 25 | 370*370*150 | |
| 20 | 1/2 | PAG13TB-20 | 16.1 | 20.9 | 40 | 25 | 430*430*200 | |
| 25 | 3/4 | PAG13TB-25 | 21.1 | 26.3 | 50 | 25 | 500*500*150 | |
| 32 | 1 | PAG13TB-32 | 26.8 | 32.3 | 55 | 10 | 500*500*300 | |
| 40 | 1-1/4 | PAG13TB-40 | 35.4 | 41.8 | 70 | 10 | 550*550*320 | |
| 50 | 1-1/2 | PAG13TB-50 | 40.3 | 46.9 | 90 | 10 | 550*550*350 | |
| 63 | 2 | PAG13TB-63 | 51.6 | 58.6 | 95 | 5 | 550*550*300 | |
