EMC 屏蔽金属编织软管 (耐磨防尘型), 单勾镀锌钢, PVC 披覆, 不锈钢编织

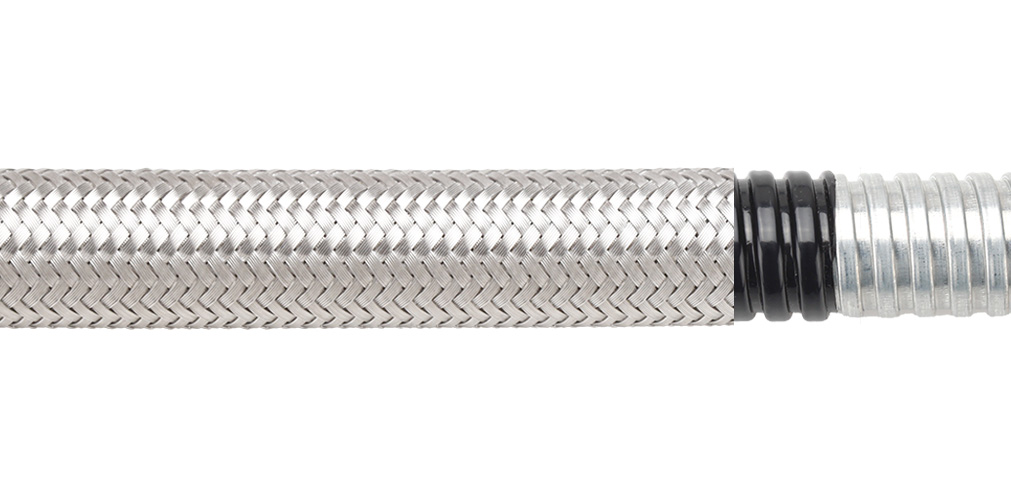

EMC 屏蔽防电磁波干扰金属编织软管 (耐磨防尘型) - PAG13PVCSB 系列, 由镀锌钢单勾软管外加聚氯乙烯 (PVC) 塑料防水层及不锈钢丝编织网构成, 是 EMC 防护系列产品中保护等级再提升的设计, 尺寸系统迎合亚洲市场普遍使用的规格。全系列产品具备优良的机械特性及防水防尘性, 编织层额外提升耐磨性, 在可能存有电磁干扰问题的环境中, 提供基本的 EMC 屏蔽功能。聚氯乙烯塑料护套同时具有阻燃性, 本系列金属软管亦属于低火险型的产品。全部材质符合 RoHS--危害物质禁用指令, 满足环保产品要求。
特性
-
材质：
镀锌钢 + PVC披覆 + 不锈钢编织 -
剖面结构：
单勾型
-
温度范围 :
-25℃~+90℃, -40℃~+105℃ -
IP 等级 :
IP 40 (搭配 ABZ60、ABZ63 系列接头) -
可挠性：
中 (≤ 2") -
EMC 屏蔽：
标准 (50dB/100MHz) -
抗拉力：
1000N -
RoHS：
符合
参数
| 公称尺寸 | 公称尺寸 | 型号 | 内径 (mm) | 编织外径 (mm) | 弯曲半径 (mm) | 每卷长度 (m) | 包装尺寸 (长x宽xg mm) | 适配 |
|---|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAG13PVCSB-10 | 8.0 | 11.6 | 35 | 25 | 320*320*120 | - |
| 12 | 5/16 | PAG13PVCSB-12 | 10.3 | 15.0 | 65 | 25 | 320*320*210 |  |
| 16 | 3/8 | PAG13PVCSB-16 | 12.6 | 17.6 | 75 | 25 | 400*400*160 | |
| 20 | 1/2 | PAG13PVCSB-20 | 16.1 | 21.9 | 75 | 25 | 450*450*210 | |
| 25 | 3/4 | PAG13PVCSB-25 | 21.1 | 26.9 | 75 | 25 | 530*530*160 | |
| 32 | 1 | PAG13PVCSB-32 | 26.8 | 34.3 | 105 | 10 | 530*530*320 | |
| 40 | 1-1/4 | PAG13PVCSB-40 | 35.4 | 43.8 | 125 | 10 | 550*550*500 | |
| 50 | 1-1/2 | PAG13PVCSB-50 | 40.3 | 48.5 | 175 | 10 | 550*550*550 | |
| 63 | 2 | PAG13PVCSB-63 | 51.6 | 60.6 | 205 | 10 | 550*550*600 | |
