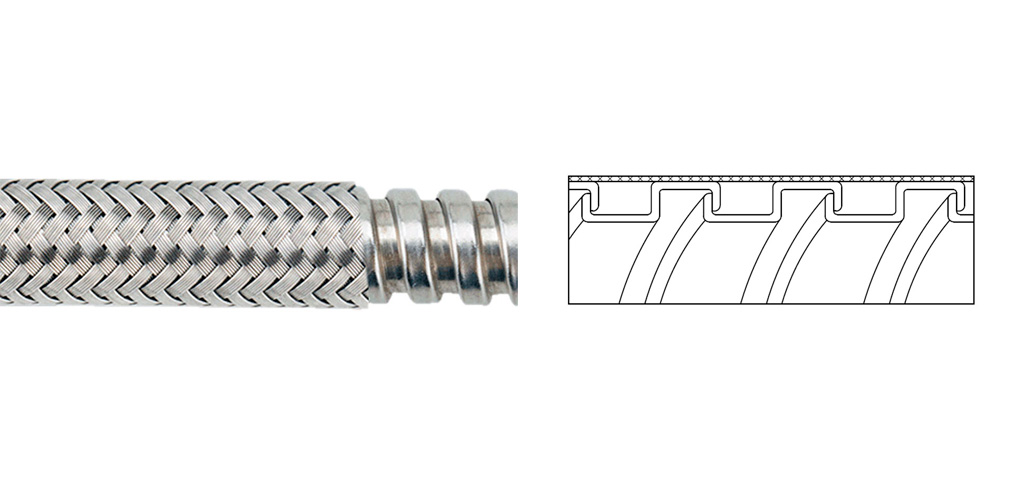

不锈钢单勾管+不锈钢编织
电子线保护管 (WP-S1SB)，本系列产品以不锈钢材质，单勾型式连续卷绕制成，产品尺寸范围 ID 3.5~16.1mm之间。具有极佳的柔软性，小型化的口径也使保护管轻量化、耐侧压，更有利于适应较复杂或狭窄的布线空间。添加金属编织网的规格，可提高耐磨性能或者屏蔽环境微波与静电的干扰 (EMC)。
本系列产品特别适合应用于工具、自动化系统或设备、机器手臂、安防系统…等等的讯号传输线保护。
特性
-
材料：
不锈钢单勾 + 不锈钢编织 -
温度范围：
-40℃~350℃ -
IP 等级：
IP 40 -
可挠性：
中级 -
EMC 防护等级：
标准 -
RoHS：
符合 -
焊接点：
按 IEC 标准，100 米长度允许 2~3 个焊接点
参数
| P035060S1SB | 3.5±0.2 | 6.0±0.25 | ≤45 | ≥35 | 200 |
| P040070S1SB | 4.0±0.2 | 7.0±0.25 | ≤50 | ≥50 | 200 |
| P045075S1SB | 4.5±0.2 | 7.5±0.25 | ≤50 | ≥50 | 200 |
| P050080S1SB | 5.0±0.2 | 8.0±0.25 | ≤50 | ≥50 | 150 |
| P055085S1SB | 5.5±0.2 | 8.5±0.25 | ≤50 | ≥50 | 150 |
| P060090S1SB | 6.0±0.2 | 9.0±0.25 | ≤50 | ≥50 | 150 |
| P065095S1SB | 6.5±0.2 | 9.5±0.25 | ≤50 | ≥50 | 100 |
| P070100S1SB | 7.0±0.2 | 10.0±0.25 | ≤50 | ≥60 | 100 |
| P075105S1SB | 7.5±0.15 | 10.5±0.25 | ≤50 | ≥60 | 100 |
| P080110S1SB | 8.0±0.2 | 11.0±0.25 | ≤50 | ≥65 | 100 |
| P090120S1SB | 9.0±0.2 | 12.0±0.25 | ≤55 | ≥70 | 100 |
| P100130S1SB | 10.0±0.2 | 13.0±0.25 | ≤60 | ≥80 | 100 |
| P115153S1SB | 11.5±0.2 | 15.3±0.25 | ≤75 | ≥80 | 50 |
| P125170S1SB | 12.5±0.3 | 17.0±0.35 | ≤95 | ≥80 | 50 |
| P144191S1SB | 14.4±0.3 | 19.1±0.35 | ≤100 | ≥90 | 50 |
| P161208S1SB | 16.1±0.3 | 20.8±0.35 | ≤105 | ≥120 | 50 |
备注：每卷长度非最下订购量。
