金属软管, 单勾型, 镀锌钢

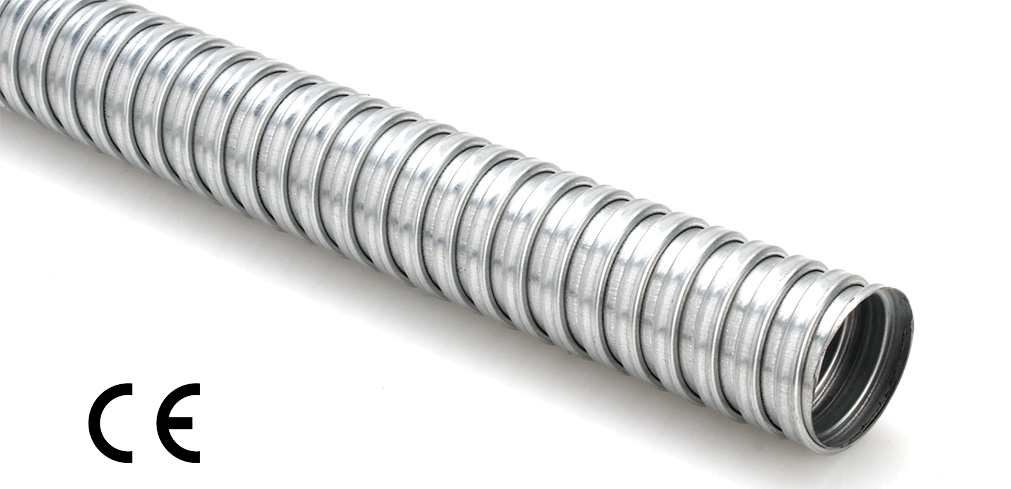

电气保护金属软管 - PAG13X 系列, 采用镀锌钢带, 以单勾结构卷挠制成, 依不同的应用需求而发展出轻级, 中级与重级三个规格等级, 尺寸系统迎合亚洲市场普遍使用的规格。全系列产品具备优良的柔软性, 适用于大部份的环境温度条件, 属于低火险型的产品, 电气特性与各项机械性能均通过 IEC 61386 标准的测试要求, 同时也符合 RoHS --危害物质禁用指令, 可应用于建筑物, 铁道系统, 船舶, 电梯…等等方面的电气保护。
特性
-
材质：
镀锌钢 -
剖面结构：
单勾型 -
温度范围 :
-45℃~+350℃
-
IP 等级 :
IP 40 -
可挠性 :
高 (≤ 2") -
抗拉力 :
500N -
RoHS :
符合 -
认证 :
CE
参数
| 公称尺寸 | 公称尺寸 | 型号 | 内径 (mm) | 外径 (mm) | 弯曲半径 (mm) | 每卷长度 (m) | 包装尺寸 (长x宽x高 mm) | 认证 | 适配 |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAG13X-10 | 8.0 | 10.7 | 25 | 50 | 300*300*100 |  | - |
| 12 | 5/16 | PAG13X-12 | 10.3 | 13.0 | 30 | 50 | 300*300*200 | |  |
| 16 | 3/8 | PAG13X-16 | 12.6 | 15.6 | 35 | 50 | 330*330*200 | | |
| 20 | 1/2 | PAG13X-20 | 16.1 | 19.7 | 35 | 50 | 380*380*210 | | |
| 25 | 3/4 | PAG13X-25 | 21.1 | 24.7 | 45 | 50 | 450*450*220 | | |
| 32 | 1 | PAG13X-32 | 26.8 | 30.7 | 50 | 25 | 450*450*200 | | |
| 40 | 1-1/4 | PAG13X-40 | 35.4 | 40.2 | 65 | 25 | 500*500*250 | | |
| 50 | 1-1/2 | PAG13X-50 | 40.3 | 44.9 | 85 | 25 | 550*550*200 | | |
| 63 | 2 | PAG13X-63 | 51.6 | 56.6 | 90 | 15 | 550*550*500 | | |
| 75 | 2-1/2 | PAG13X-75 | 63.3 | 70.3 | 145 | 10 | 550*550*450 | | |
| 90 | 3 | PAG13X-90 | 78.0 | 85.6 | 170 | 10 | 1000*1000*200 | | |
| 110 | 4 | PAG13X-110 | 102.5 | 110.1 | 210 | 10 | 1000*1000*400 | | |
