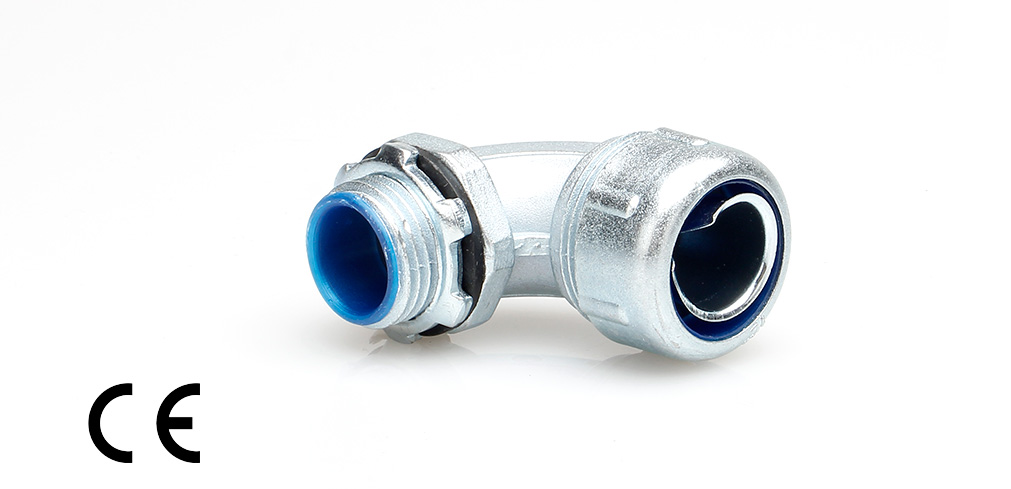

梅花螺帽金属软管盒接头, 90度接头
梅花螺帽金属软管盒接头 - AZ53 系列, 在电气配线系统中, 于配电线路的转接或终结点, 连接金属保护管与接线盒或电气箱, 使线路延续并保护传输安全。接头主体材质为锌合金, 符合 RoHs 环保规定。盒端为 NPT 螺牙系统, 以太阳型螺帽固定在薄壁型接线盒或攻牙的接口上; 管端以螺帽将金属软管与接头主体连接。本系列产品为 90 度弯头的设计, 特别适用于与接线盒或电气箱接合处空间有限的布线环境, 而接头整体结构紧密, 与液密型金属软管系列 PLTG13PVC 和 PLTG23PVC 组配后, 形成防潮防水的电气保护系统, 并具有高抗拉的特性, 可普遍使用于室内或室外的环境中。
特性
-
材质：
锌合金 -
温度范围
-20℃~+90℃ -
IP 等级 :
IP 40 (搭配低火险系列金属软管)
IP 64 (搭配防水金属软管 - PAG & PLTG 系列) -
表面处理 :
镀锌 (其他可洽询订制) -
RoHS :
符合 -
认证 :
CE
参数
G 螺紋
| 公稱尺寸 | 公稱尺寸 | G 螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (Kg) | 適配 |
|---|---|---|---|---|---|---|
| 16 | 3/8 | 1/2" | G1/2-AZ53-3/8 | 300 | 19.8 |  |
| 20 | 1/2 | 1/2" | G1/2-AZ53-1/2 | 250 | 28.2 | |
| 25 | 3/4 | 3/4" | G3/4-AZ53-3/4 | 200 | 33.9 | |
| 32 | 1 | 1" | G1-AZ53-1 | 73 | 19.2 | |
| 40 | 1-1/4 | 1-1/4" | G1-1/4-AZ53-1-1/4 | 52 | 18.5 | |
| 50 | 1-1/2 | 1-1/2" | G1-1/2-AZ53-1-1/2 | 30 | 17.3 | |
| 63 | 2 | 2" | G2-AZ53-2 | 14 | 16.8 | |
M 螺紋
| 公稱尺寸 | 公稱尺寸 | M 螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (kg) | 適配 |
|---|---|---|---|---|---|---|
| 16 | 3/8 | M16x1.5 | M16-AZ53-16 | 300 | 19.8 | |
| 20 | 1/2 | M20x1.5 | M20-AZ53-20 | 250 | 28.2 | |
| 25 | 3/4 | M25x1.5 | M25-AZ53-25 | 200 | 33.9 | |
| 32 | 1 | M32x1.5 | M32-AZ53-32 | 73 | 19.2 | |
| 40 | 1-1/4 | M40x1.5 | M40-AZ53-40 | 52 | 18.5 | |
| 50 | 1-1/2 | M50x1.5 | M50-AZ53-50 | 30 | 17.3 | |
| 63 | 2 | M63x1.5 | M63-AZ53-63 | 14 | 16.8 | |
