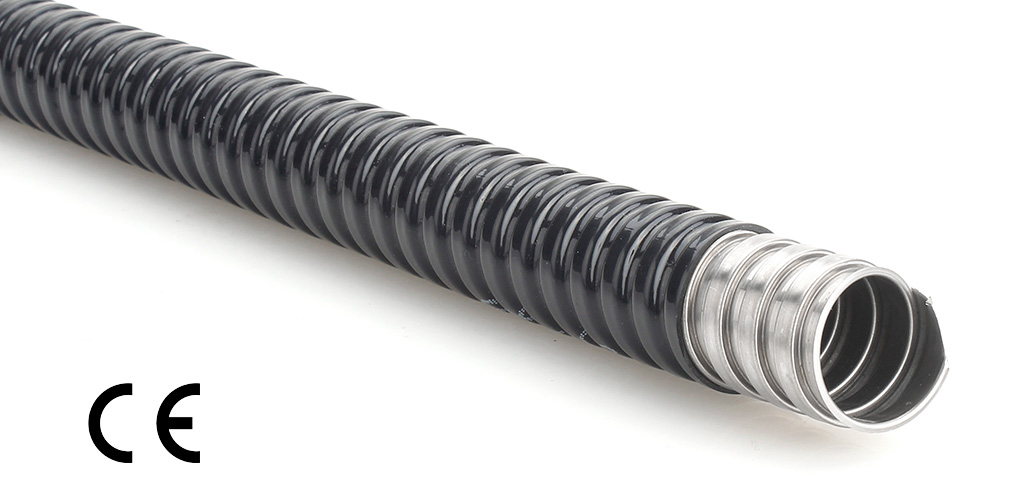

金属软管, 单勾不锈钢, PVC 披覆
防水型电气保护金属软管 - PAS13PVC 系列, 以不锈钢单勾软管为本体, 外覆聚氯乙烯 (PVC) 塑料防水层, 全部材质均符合 RoHs 环保规定, 为兼具高机械性能同时防潮, 阻燃, 耐腐蚀的电线电缆保护产品, 全系列尺寸迎合亚洲市场普遍使用的规格, 具有极佳的可挠性。 本系列产品符合 IEC 61386 的规格要求, 并依不同的使用需求发展出轻级, 中级与重级三个规格等级供客户选用, 无论是环境条件复杂, 严苛的各类工业场所, 对安全性及可靠性高度要求的铁道系统, 或期望优良耐久性的商业应用, 本系列产品都是最佳选择。建议搭配AZ01, AZ05, AZ09, AZ11, AZ60 及 AZ63 系列接头使用, 以发挥完整的保护效能。
特性
-
材质：
不锈钢 + PVC 披覆 -
剖面结构：
单勾型 -
温度范围 :
-20℃~+80℃，-40℃~+105℃
-
IP 等级 :
IP 40 (适配接头系列: AZ01, AZ05)
IP 64 (适配接头系列: AZ09, AZ11, AZ60 & AZ63) -
披覆颜色 :
黑色 (标准色), 其他颜色可洽询订制. -
可挠性 :
高 (≤ 2") -
阻燃 :
自熄 -
抗 UV :
有（黑色） -
抗拉力 :
500N -
RoHS :
符合 -
认证 :
CE
参数
| 公称尺寸 | 公称尺寸 | 型号 | 内径 (mm) | 披覆外径 (mm) | 弯曲半径 (mm) | 每卷长度 (m) | 包装尺寸 (长x宽x高 mm) | 认证 | 适配 |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAS13PVC-10 | 8.0 | 10.8 | 30 | 50 | 300*300*110 |  | - |
| 12 | 5/16 | PAS13PVC-12 | 10.3 | 14.0 | 35 | 50 | 300*300*200 | |  |
| 16 | 3/8 | PAS13PVC-16 | 12.6 | 16.6 | 40 | 50 | 370*370*150 | | |
| 20 | 1/2 | PAS13PVC-20 | 16.1 | 20.7 | 45 | 50 | 430*430*200 | | |
| 25 | 3/4 | PAS13PVC-25 | 21.1 | 25.7 | 50 | 50 | 500*500*150 | | |
| 32 | 1 | PAS13PVC-32 | 26.8 | 32.7 | 55 | 25 | 500*500*300 | | |
| 40 | 1-1/4 | PAS13PVC-40 | 35.4 | 42.2 | 70 | 25 | 550*550*320 | | |
| 50 | 1-1/2 | PAS13PVC-50 | 40.3 | 46.9 | 100 | 25 | 550*550*350 | | |
| 63 | 2 | PAS13PVC-63 | 51.6 | 58.6 | 130 | 15 | 550*550*300 | | |
| 75 | 2-1/2 | PAS13PVC-75 | 63.3 | 72.3 | 160 | 10 | 550*550*500 | | |
| 90 | 3 | PAS13PVC-90 | 78.0 | 87.6 | 200 | 10 | 1000*1000*100 | | |
