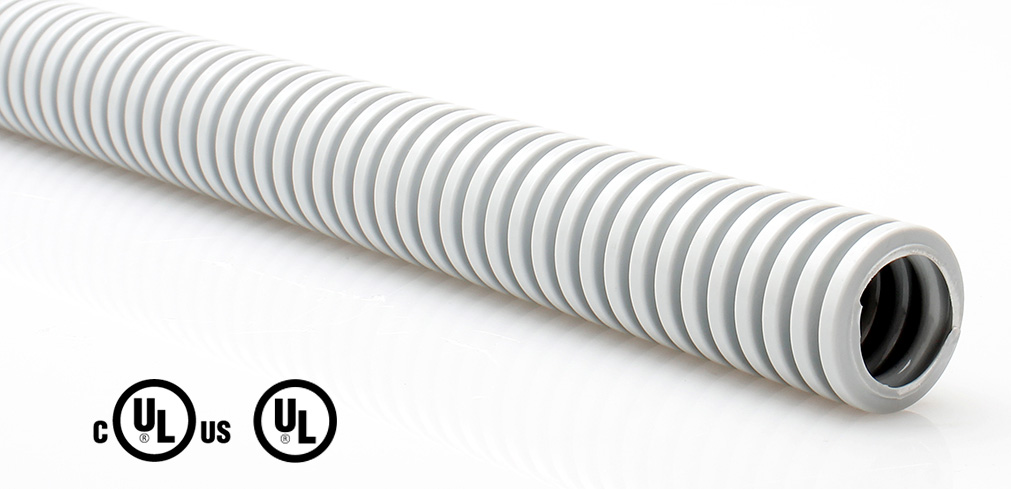

ENT 电气非金属配电导管

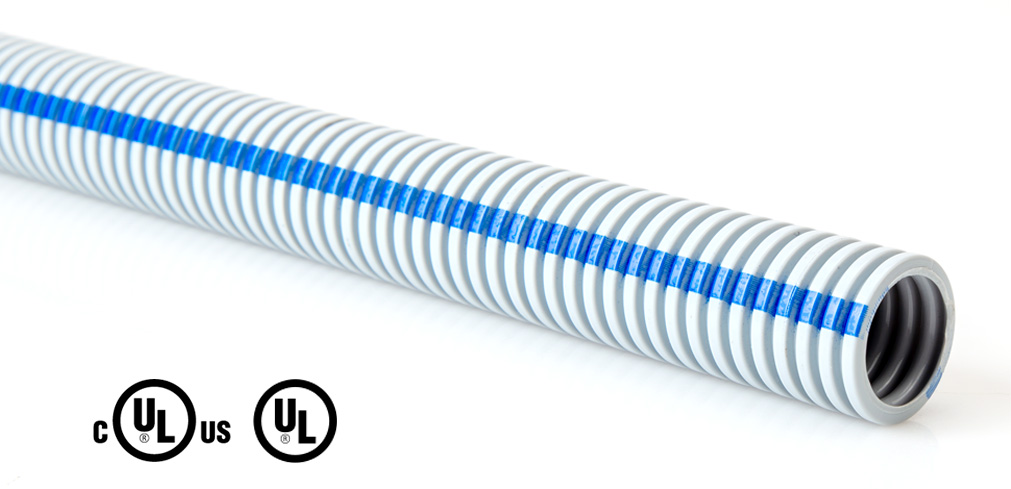

ENT 电气非金属配电导管 / 电气非金属 PVC 波纹管 / CD管 – PENT 系列，系以聚氯乙烯 (PVC) 制成，材质符合 RoHS 环保要求，并且通过 UL 1653 标准测试取得认证，可直埋于混凝土中或在天花板内进行电力配线。产品特性轻量但高抗压、可弯曲，达到FT4耐燃等级，具备优异的耐用性及强大的保护能力，可有效避免潜在的损坏，却又易于安装且缩短工时节省成本。ENT 电气非金属配电导管 (CD管) 管身为灰色印刷蓝色、红色或黄色线条，便于辨识电力线路 (蓝色)、火灾或紧急通知线路 (红色) 和通讯线路 (黄色)。

广泛应用于建筑墙内配管，室内配线，工业场所及交通系统中电力、通讯和控制线缆的保护。

咨询

特性参数相关产品文件

特性

材质：

PVC
温度范围

-20℃~+50℃
IP 等级 :

IP 66
可挠性 :

可弯曲
阻燃等级：

FT4
直埋：

可以
环保：

有
标准 :

ANSI/UL 1653, CSA C22.2 No. 227.1
认证：

cULus (1/2, 3/4, 1) & UL (1-1/4, 1-1/2), 档案编号：E533399

参数

条状 (Strip) 包装

公称尺寸	公称尺寸	型号	内径 (mm)	外径 (mm)	弯曲半径 (mm)	每条长度 (ft/m)
16	1/2	PENTGB-1/2-S	14.58~16.00	21.13~21.54	87	10/3
21	3/4	PENTGB-3/4-S	19.66~21.18	26.42~26.92	119	10/3
27	1	PENTGB-1-S	25.37~26.90	33.15~33.66	152	10/3
35	1-1/4	PENTGB-1-1/4-S	33.73~35.36	41.86~42.47	204	10/3
41	1-1/2	PENTGB-1-1/2-S	39.57~41.20	47.96~48.56	239	10/3

整卷 (Coil) 包装

公称尺寸	公称尺寸	型号	内径 (mm)	外径(mm)	弯曲半径 (mm)	每卷长度 (ft/m)
16	1/2	PENTGB-1/2-C	14.58~16.00	21.13~21.54	87	200/61
21	3/4	PENTGB-3/4-C	19.66~21.18	26.42~26.92	119	100/30.5
27	1	PENTGB-1-C	25.37~26.90	33.15~33.66	152	100/30.5
35	1-1/4	PENTGB-1-1/4-C	33.73~35.36	41.86~42.47	204	500/152.5
41	1-1/2	PENTGB-1-1/2-C	39.57~41.20	47.96~48.56	239	300/91.5

整轴 (Reel) 包装

公称尺寸	公称尺寸	型号	内径 (mm)	外径 (mm)	弯曲半径 (mm)	每轴长度 (ft/m)
16	1/2	PENTGB-1/2-R	14.58~16.00	21.13~21.54	87	1500/450
21	3/4	PENTGB-3/4-R	19.66~21.18	26.42~26.92	119	1000/305
27	1	PENTGB-1-R	25.37~26.90	33.15~33.66	152	750/225
35	1-1/4	PENTGB-1-1/4-R	33.73~35.36	41.86~42.47	204	1000/305
41	1-1/2	PENTGB-1-1/2-R	39.57~41.20	47.96~48.56	239	750/225
