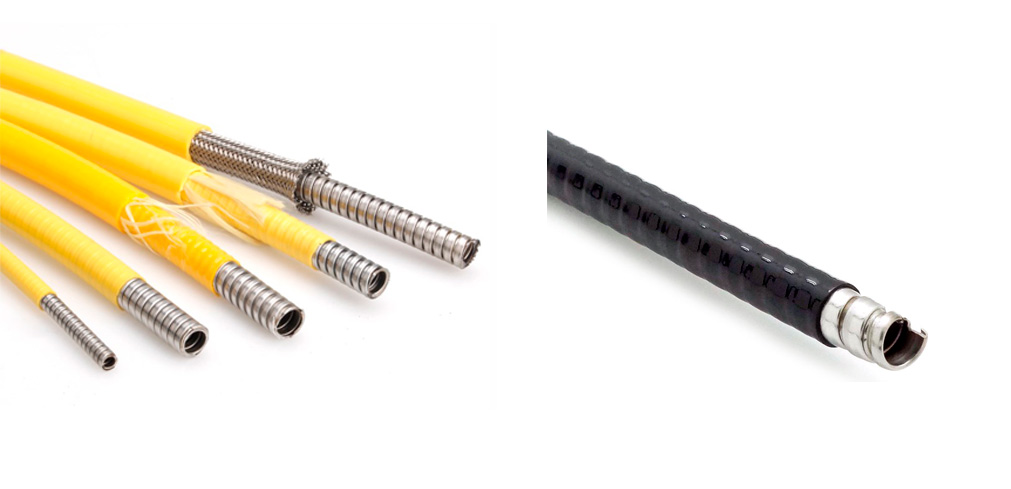

不锈钢双勾管+PVC披覆
电子线保护管 (WP-S2P1)，本系列产品以不锈钢材质，双勾型式连续卷绕制成，产品尺寸范围 ID 4.0~16.1mm 之间。具有极佳的柔软性与抗拉效果，小型化的口径也使保护管轻量化、耐侧压，对于常动部位或复杂狭窄的布线环境有较佳的适应性。对于会有水喷溅或较多湿气的场合，则可采用外披塑料防水层的产品，既可防止水和湿气的入侵，同时又具有阻燃功能。
本系列产品特别适合应用于工具机，自动化系统或设备、雷射(激光)发生器 for 雷射(激光)切割、机器手臂、安防系统…等等的讯号传输线保护。
特性
-
材料：
不锈钢单勾 + PVC 披覆 -
温度范围：
-20℃~+80℃, -40℃~+105℃ -
IP 等级：
IP 66 -
披覆颜色 :
黑色/灰色 (标准色)，其他颜色可洽询订制 -
可挠性：
高级 -
阻燃：
自熄 -
抗 UV：
可制定 -
RoHS：
符合 -
焊接点：
按 IEC 标准，100 米长度允许 2~3 个焊接点
参数
| 型号 | 内径 (mm) | 披覆外径 (mm) | 弯曲半径 (mm) | 抗拉力 (kg) | 每卷长度 (m) |
|---|---|---|---|---|---|
| P040070S2P1 | 4.0±0.2 | 7.0±0.25 | ≤45 | ≥100 | 200 |
| P046076S2P1 | 4.6±0.2 | 7.6±0.25 | ≤50 | ≥100 | 200 |
| P050080S2P1 | 5.0±0.2 | 8.0±0.25 | ≤50 | ≥100 | 200 |
| P054088S2P1 | 5.4±0.2 | 8.8±0.25 | ≤52 | ≥120 | 100 |
| P059094S2P1 | 5.9±0.2 | 9.4±0.25 | ≤57 | ≥120 | 100 |
| P062092S2P1 | 6.2±0.2 | 9.2±0.25 | ≤57 | ≥100 | 100 |
| P066100S2P1 | 6.6±0.2 | 10.0±0.25 | ≤55 | ≥120 | 100 |
| P070105S2P1 | 7.0±0.2 | 10.5±0.25 | ≤65 | ≥120 | 100 |
| P080125S2P1 | 8.0±0.2 | 12.5±0.25 | ≤75 | ≥120 | 100 |
| P095145S2P1 | 9.5±0.2 | 14.5±0.25 | ≤75 | ≥140 | 100 |
| P125177S2P1 | 12.5±0.3 | 17.7±0.35 | ≤95 | ≥140 | 50 |
| P145195S2P1 | 14.5±0.3 | 19.5±0.35 | ≤100 | ≥140 | 50 |
| P150205S2P1 | 15.0±0.3 | 20.5±0.35 | ≤110 | ≥180 | 50 |
| P161213S2P1 | 16.1±0.3 | 21.3±0.35 | ≤120 | ≥200 | 50 |
-
备注：每卷长度非最小起订量。
