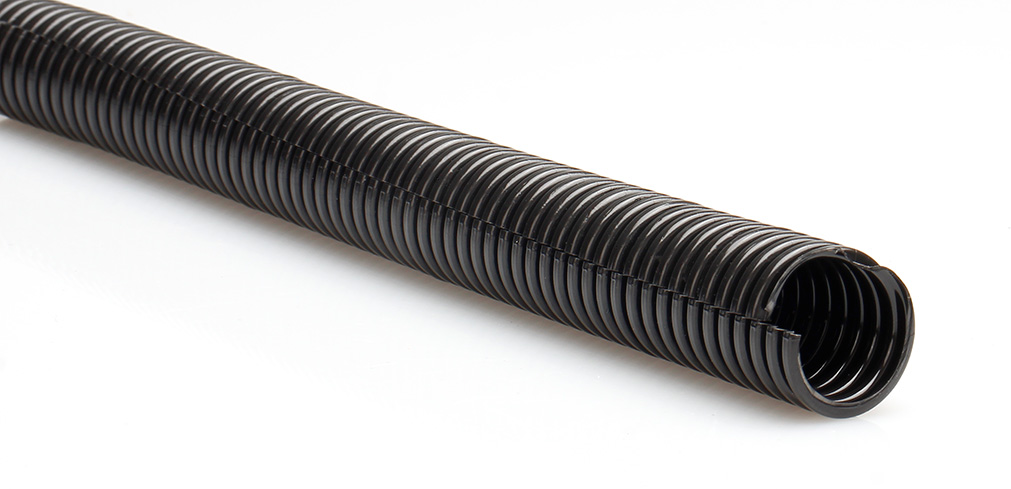

塑料波纹管，单剖管，PA6

塑料尼龙波纹软管，单剖管 - PADS 系列，以取得 UL 及 CE 认证的尼龙波纹管加工而成，适用于各种机械性保护，优秀的柔软性能让狭小空间内的配线设计也可轻易完成。本系列产品的开口设计使得增加或移除线路更容易，提高维护的便利性，缩短系统暂停时间进而降低停工损失。全系列产品可搭配 FN01~FN04 快速式接头或 FN50, FN53 螺帽式快速接头，适用于各类加工机械、轨道交通等的线路保护。

咨询

特性参数相关产品文件

特性

材质：

聚酰胺树脂 Polyamide 6 (尼龙 6 , PA6, Nylon 6)
温度范围

-40℃~+105℃
IP 等级 :

IP 40 (搭配 FN01~FN04 系列接头：公称 16~54，不包含 48)
IP 40 (搭配 FN50、FN53 系列接头：公称 48)
可挠性 :

高
阻燃等级：

UL94 V-0, UL94 V-2 (可选择：无阻燃)
抗UV：

有 (可选择：无抗 UV)
环保：

符合 RoHs, 不含卤素
认证：

符合 EN-45545-2, EN-45545-3 标准

参数

V0 等级

公称尺寸	公称尺寸	V0 型号	内径 (mm)	外径 (mm)	弯曲半径 (mm)	每卷长度(m)	包装尺寸 (长x宽x高 mm)
16	3/8	PADSV0-16	11.9±0.25	15.9±0.3	50	50	400400150
21	1/2	PADSV0-21	16.7±0.25	21.2±0.25	50	50	470470180
28	3/4	PADSV0-28	22.3±0.25	28.6±0.35	75	50	500500300
34	1	PADSV0-34	27.9±0.3	34.5±0.3	90	25	550550200
42	1-1/4	PADSV0-42	35.2±0.5	42.5±0.3	100	25	450450280
48	1-1/2	PADSV0-48	41.2±0.4	48.0±0.3	110	25	660660200
54	2	PADSV0-54	47.1±0.4	54.5±0.3	125	25	770770280

V2 等级

公称尺寸	公称尺寸	V2 型号	内径 (mm)	外径(mm)	弯曲半径(mm)	每卷长度 (m)	包装尺寸 (长x宽x高 mm)
16	3/8	PADSV2-16	11.9±0.25	15.9±0.3	50	50	400400150
21	1/2	PADSV2-21	16.7±0.25	21.2±0.25	50	50	470470180
28	3/4	PADSV2-28	22.3±0.25	28.6±0.35	75	50	500500300
34	1	PADSV2-34	27.9±0.3	34.5±0.3	90	25	550550200
42	1-1/4	PADSV2-42	35.2±0.5	42.5±0.3	100	25	450450280
48	1-1/2	PADSV2-48	41.2±0.4	48.0±0.3	110	25	660660200
54	2	PADSV2-54	47.1±0.4	54.5±0.3	125	25	770770280

无阻燃等级

公称尺寸	公称尺寸	NA 型号	内径 (mm)	外径 (mm)	弯曲半径 (mm)	每卷长度 (m)	包装尺寸 (长x宽x高 mm)
16	3/8	PXDSNA-16	11.9±0.25	15.9±0.3	50	50	400400150
21	1/2	PXDSNA-21	16.7±0.25	21.2±0.25	50	50	470470180
28	3/4	PXDSNA-28	22.3±0.25	28.6±0.35	75	50	500500300
34	1	PXDSNA-34	27.9±0.3	34.5±0.3	90	25	550550200
42	1-1/4	PXDSNA-42	35.2±0.5	42.5±0.3	100	25	450450280
48	1-1/2	PXDSNA-48	41.2±0.4	48.0±0.3	110	25	660660200
54	2	PXDSNA-54	47.1±0.4	54.5±0.3	125	25	770770280
