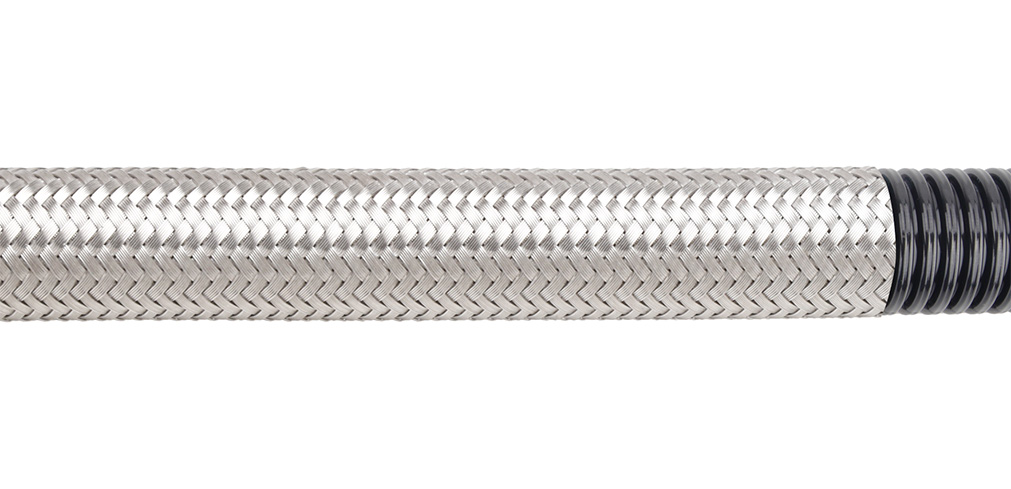

塑料波纹管，镀锡铜编织，PA6 (V0 / V2)
塑料尼龙波纹软管，镀锡铜编织管系列 - PAFSSB / PACSTB 系列，以具备高机械强度、韧性强、耐磨和耐老化特性的尼龙材料制成波浪状的软管，外加金属编织网，适用于各类型的机械性保护，金属编织网的加强结构提升了本系列产品的耐磨、抗张性能，也可对电磁波干扰发挥阻隔作用。环境条件较严苛的应用特别推荐选用本系列产品。
广泛使用于铁道系统、车厢、机械和数据设备的配线保护应用。
特性
-
材质：
尼龙 6 (聚酰胺树脂 Polyamide 6, PA6, Nylon 6) + 镀锡铜编织 -
温度范围
-40℃~+105℃ -
可挠性 :
中 -
阻燃等级：
UL94 V-0, UL94 V-2 -
抗UV：
有 -
抗电磁干扰：
高级 -
环保：
符合 RoHs, 不含卤素
参数
V0 等级
| 公称尺寸 | 公称尺寸 | V0 型号 | 内径 (mm) | 编织外径(mm) | 弯曲半径(mm) | 每卷长度 (m) | 包装尺寸 (长x宽x高 mm) |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAFSV0TB-10 | 6.45±0.25 | 11.1±0.2 | 25 | 50 | 330*330*100 |
| 13 | 5/16 | PAFSV0TB-13 | 9.45±0.25 | 14.1±0.2 | 30 | 50 | 341*341*120 |
| 16 | 3/8 | PAFSV0TB-16 | 11.9±0.25 | 17.3±0.3 | 50 | 50 | 440*440*150 |
| 21 | 1/2 | PAFSV0TB-21 | 16.7±0.25 | 22.6±0.25 | 50 | 50 | 517*517*180 |
| 28 | 3/4 | PAFSV0TB-28 | 22.9±0.25 | 29.9±0.35 | 50 | 50 | 550*550*300 |
| 28 | 3/4 | PACSV0TB-28 | 22.3±0.25 | 30.0±0.35 | 75 | 50 | 550*550*300 |
| 34 | 1 | PAFSV0TB-34 | 29.1±0.3 | 36.2±0.3 | 70 | 25 | 605*605*200 |
| 34 | 1 | PACSV0TB-34 | 27.9±0.3 | 36.3±0.3 | 90 | 25 | 605*605*200 |
| 42 | 1-1/4 | PACSV0TB-42 | 35.2±0.5 | 44.3±0.3 | 100 | 25 | 473*473*280 |
| 48 | 1-1/2 | PACSV0TB-48 | 41.2±0.4 | 49.8±0.3 | 110 | 25 | 726*726*200 |
| 54 | 2 | PACSV0TB-54 | 47.1±0.4 | 56.3±0.3 | 125 | 25 | 847*847*280 |
V2 等级
| 公称尺寸 | 公称尺寸 | V2 型号 | 内径 (mm) | 编织外径 (mm) | 弯曲半径(mm) | 每卷长度(m) | 包装尺寸 (长x宽xg mm) |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAFSV2TB-10 | 6.45±0.25 | 11.1±0.2 | 25 | 50 | 330*330*100 |
| 13 | 5/16 | PAFSV2TB-13 | 9.45±0.25 | 14.1±0.2 | 30 | 50 | 341*341*120 |
| 16 | 3/8 | PAFSV2TB-16 | 11.9±0.25 | 17.3±0.3 | 50 | 50 | 440*440*150 |
| 21 | 1/2 | PAFSV2TB-21 | 16.7±0.25 | 22.6±0.25 | 50 | 50 | 517*517*180 |
| 28 | 3/4 | PAFSV2TB-28 | 22.9±0.25 | 29.9±0.35 | 50 | 50 | 550*550*300 |
| 28 | 3/4 | PACSV2TB-28 | 22.3±0.25 | 30.0±0.35 | 75 | 50 | 550*550*300 |
| 34 | 1 | PAFSV2TB-34 | 29.1±0.3 | 36.2±0.3 | 70 | 25 | 605*605*200 |
| 34 | 1 | PACSV2TB-34 | 27.9±0.3 | 36.3±0.3 | 90 | 25 | 605*605*200 |
| 42 | 1-1/4 | PACSV2TB-42 | 35.2±0.5 | 44.3±0.3 | 100 | 25 | 473*473*280 |
| 48 | 1-1/2 | PACSV2TB-48 | 41.2±0.4 | 49.8±0.3 | 110 | 25 | 726*726*200 |
| 54 | 2 | PACSV2TB-54 | 47.1±0.4 | 56.3±0.3 | 125 | 25 | 847*847*280 |
