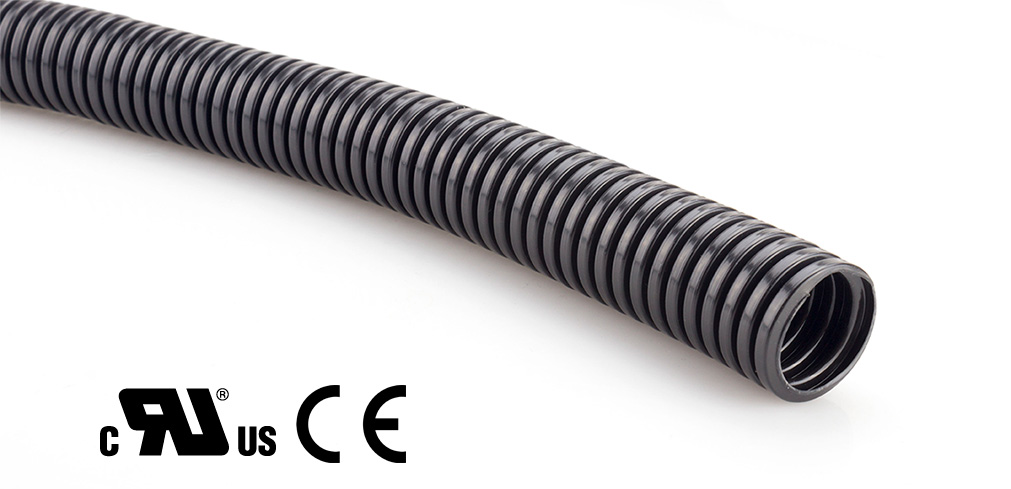

塑料波纹管，标准型/认证，PA6 (V0 / V2)
塑料尼龙波纹软管 - PAFS / PACS 系列 (认证)，以具备高机械强度、韧性强、耐磨和耐老化特性的尼龙材料制成波浪状的软管。本系列软管搭配 FN01~FN04 及 FN50, FN53 接头，依据 UL1696 和 CSA C22.2 No.227.3 标准取得 cRUus 产品认证。适用于各类型的机械性保护，优秀的柔软性能让狭小空间内的配线设计也可轻易完成。对于常动部位的线路更能发挥长期的保护效果，确保机械运行效率。全系列产品可搭配 FN01~FN04 快速式接头或 FN50, FN53 的强力防水型盒接头，即可形成防水防尘的保护系统。适用于各种机械、轨道交通、隧道等的线路保护。
特性
-
材质：
尼龙 6 (聚酰胺树脂 Polyamide 6, PA6, Nylon 6) -
温度范围
-40℃~+105℃ -
IP 等级 :
IP 66 (适配接头系列：FN01, FN02, FN03 & FN04)
IP 68 (适配接头系列：FN50 & FN53) -
可挠性 :
高 -
阻燃等级：
UL94 V-0, UL94 V-2 -
抗UV：
有 -
环保：
符合 RoHs, 不含卤素 -
标准 :
ANSI/UL 1696, CSA C22.2 No. 227.3, EN 61386-23 -
认证：
cURus (档案编号：E491228), CE, 符合 EN-45545-2, EN-45545-3 标准
参数
V0 等级
| 公称尺寸 | 公称尺寸 | V0 型号 | 内径 (mm) | 外径 (mm) | 弯曲半径 (mm) | 每卷长度 (m) | 包装尺寸 (长x宽x高 mm) | 适配 |
|---|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAFSV0-10 | 6.45±0.25 | 10.1±0.2 | 25 | 50 | 300*300*100 |  |
| 13 | 5/16 | PAFSV0-13 | 9.45±0.25 | 13.1±0.2 | 30 | 50 | 310*310*120 | |
| 16 | 3/8 | PAFSV0-16 | 11.9±0.25 | 15.9±0.3 | 50 | 50 | 400*400*150 | |
| 21 | 1/2 | PAFSV0-21 | 16.5±0.25 | 21.2±0.25 | 50 | 50 | 470*470*180 | |
| 28 | 3/4 | PAFSV0-28 | 22.9±0.25 | 28.5±0.35 | 50 | 50 | 500*500*300 | |
| 28 | 3/4 | PACSV0-28 | 22.3±0.25 | 28.6±0.35 | 75 | 50 | 500*500*300 | |
| 34 | 1 | PAFSV0-34 | 29.1±0.3 | 34.4±0.3 | 70 | 25 | 550*550*200 | |
| 34 | 1 | PACSV0-34 | 27.9±0.3 | 34.5±0.3 | 90 | 25 | 550*550*200 | |
| 42 | 1-1/4 | PACSV0-42 | 35.2±0.5 | 42.5±0.3 | 100 | 25 | 450*450*280 | |
| 48 | 1-1/2 | PACSV0-48 | 41.2±0.4 | 48.0±0.3 | 110 | 25 | 660*660*200 | |
| 54 | 2 | PACSV0-54 | 47.1±0.4 | 54.5±0.3 | 125 | 25 | 770*770*280 | |
V2 等级
| 公称尺寸 | 公称尺寸 | V2 型号 | 内径 (mm) | 外径 (mm) | 弯曲半径 (mm) | 每卷长度 (m) | 包装尺寸 (长x宽x高 mm) | 适配 |
|---|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAFSV2-10 | 6.45±0.25 | 10.1±0.2 | 25 | 50 | 300*300*100 | |
| 13 | 5/16 | PAFSV2-13 | 9.45±0.25 | 13.1±0.2 | 30 | 50 | 310*310*120 | |
| 16 | 3/8 | PAFSV2-16 | 11.9±0.25 | 15.9±0.3 | 50 | 50 | 400*400*150 | |
| 21 | 1/2 | PAFSV2-21 | 16.5±0.25 | 21.2±0.25 | 50 | 50 | 470*470*180 | |
| 28 | 3/4 | PAFSV2-28 | 22.9±0.25 | 28.5±0.35 | 50 | 50 | 500*500*300 | |
| 28 | 3/4 | PACSV2-28 | 22.3±0.25 | 28.6±0.35 | 75 | 50 | 500*500*300 | |
| 34 | 1 | PAFSV2-34 | 29.1±0.3 | 34.4±0.3 | 70 | 25 | 550*550*200 | |
| 34 | 1 | PACSV2-34 | 27.9±0.3 | 34.5±0.3 | 90 | 25 | 550*550*200 | |
| 42 | 1-1/4 | PACSV2-42 | 35.2±0.5 | 42.5±0.3 | 100 | 25 | 450*450*280 | |
| 48 | 1-1/2 | PACSV2-48 | 41.2±0.4 | 48.0±0.3 | 110 | 25 | 660*660*200 | |
| 54 | 2 | PACSV2-54 | 47.1±0.4 | 54.5±0.3 | 125 | 25 | 770*770*280 | |
