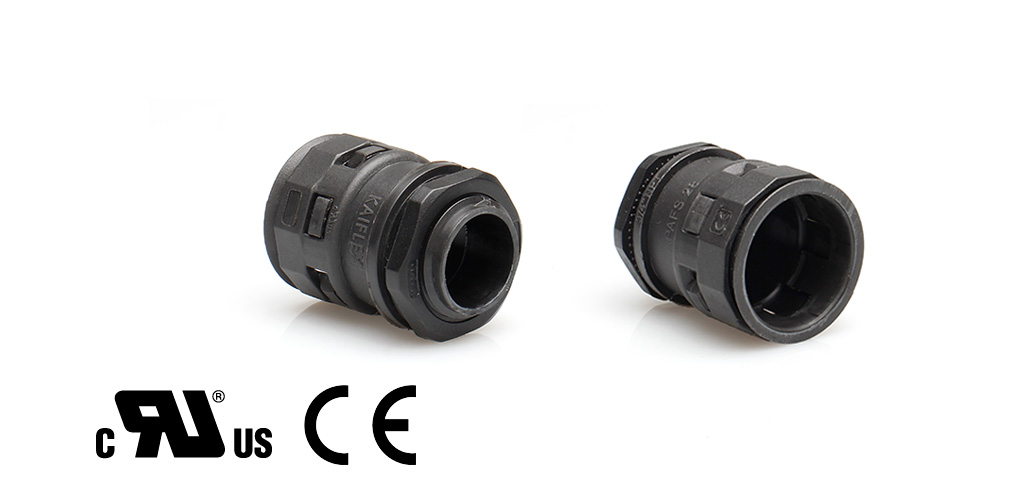

塑料尼龙接头, 卡扣式快速接头, 180度
塑料尼龙卡扣式快速接头 - FN01 系列，搭配标准型尼龙波纹管 (PAFS) 整体产品通过 UL1696 和 CSA C22.2 No.227.3 标准测试取得 cRUus 产品认证。接头以尼龙材质制成，结构设计兼顾易于组装与机构强度，加上耐磨、耐低温、阻燃和抗 UV 等特性，可通用于受控的或条件较差的环境中；于长期存在震动的场合中，推荐选用带金属螺纹的接头款式 (FN02, FN04)，它具有更稳固的锁合力，即使处于震动状态也不松脱，确保整体系统可稳定地运作。本系列接头结合塑料尼龙波纹管使用于机械常动部位时，可随机器动作而活动，因而降低线路损耗，延长使用寿命。
特性
-
材质：
PA66 (UL94 V-0), PA6 (UL94 V-2) -
螺牙选择：
NPT, M, PG & G -
温度范围：
-40℃~+120℃ -
IP 等级：
IP 66 -
阻燃等级：
UL94 V-0, UL94 V-2 -
抗 UV：
有 -
环保：
符合 RoHs, 不含卤素 -
认证：
cRUus (E491228), CE
参数
NPT 螺纹
| 公称尺寸 | 公称尺寸 | NPT 螺纹 | 产品型号 (V0 / V2) | 每箱数量 (pcs) | 每箱重量 (kg) | 认证 | 适配 |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | 1/4" | FN0110-NPT1/4-V0 FN0110-NPT1/4-V2 | 660 | 3.2 |  |  |
| 13 | 5/16 | 1/2" | FN0113-NPT1/2-V0 FN0113-NPT1/2-V2 | 400 | 3.5 | | |
| 16 | 3/8 | 1/2" | FN0116-NPT1/2-V0 FN0116-NPT1/2-V2 | 300 | 2.8 | | |
| 21 | 1/2 | 1/2" | FN0121-NPT1/2-V0 FN0121-NPT1/2-V2 | 240 | 2.8 | | |
| 28 | 3/4 | 3/4" | FN0128-NPT3/4-V0 FN0128-NPT3/4-V2 | 150 | 2.6 | | |
| 34 | 1 | 1" | FN0134-NPT1-V0 FN0134-NPT1-V2 | 120 | 3.0 | | |
| 42 | 1-1/4 | 1-1/4" | FN0142-NPT1-1/4-V0 FN0142-NPT1-1/4-V2 | 60 | 2.1 | | |
| 54 | 2 | 2" | FN0154-NPT2-V0 FN0154-NPT2-V2 | 54 | 3.6 | | |
M 螺纹
| 公称尺寸 | 公称尺寸 | M 螺纹 | 产品型号 (V0 / V2) | 每箱数量 (pcs) | 每箱重量 (kg) | 认证 | 适配 |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | M12 | FN0110-M12-V0 FN0110-M12-V2 | 660 | 3.2 |  | |
| 13 | 5/16 | M16 | FN0113-M16-V0 FN0113-M16-V2 | 400 | 3.5 | | |
| 16 | 3/8 | M20 | FN0116-M20-V0 FN0116-M20-V2 | 300 | 2.8 | | |
| 21 | 1/2 | M20 | FN0121-M20-V0 FN0121-M20-V2 | 240 | 2.8 | | |
| 28 | 3/4 | M25 | FN0128-M25-V0 FN0128-M25-V2 | 150 | 2.6 | | |
| 34 | 1 | M32 | FN0134-M32-V0 FN0134-M32-V2 | 120 | 3.0 | | |
| 42 | 1-1/4 | M40 | FN0142-M40-V0 FN0142-M40-V2 | 60 | 2.1 | | |
| 54 | 2 | M63 | FN0154-M63-V0 FN0154-M63-V2 | 54 | 3.6 | | |
PG 螺纹
| 公称尺寸 | 公称尺寸 | PG 螺纹 | 产品型号 (V0 / V2) | 每箱数量 (pcs) | 每箱重量 (kg) | 认证 | 适配 |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PG7 | FN0110-PG7-V0 FN0110-PG7-V2 | 660 | 3.2 | | |
| 13 | 5/16 | PG9 | FN0113-PG9-V0 FN0113-PG9-V2 | 400 | 3.5 | | |
| 16 | 3/8 | PG11 | FN0116-PG11-V0 FN0116-PG11-V2 | 300 | 2.8 | | |
| 21 | 1/2 | PG16 | FN0121-PG16-V0 FN0121-PG16-V2 | 240 | 2.8 | | |
| 28 | 3/4 | PG21 | FN0128-PG21-V0 FN0128-PG21-V2 | 150 | 2.6 | | |
| 34 | 1 | PG29 | FN0134-PG29-V0 FN0134-PG29-V2 | 120 | 3.0 | | |
| 42 | 1-1/4 | PG36 | FN0142-PG36-V0 FN0142-PG36-V2 | 60 | 2.1 | | |
| 54 | 2 | PG48 | FN0154-PG48-V0 FN0154-PG48-V2 | 54 | 3.6 | | |
G 螺纹
| 公称尺寸 | 公称尺寸 | G 螺纹 | 产品型号 (V0 / V2) | 每箱数量 (pcs) | 每箱重量 (kg) | 认证 | 适配 |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | 1/4" | FN0110-G1/4-V0 FN0110-G1/4-V2 | 660 | 3.2 | | |
| 13 | 5/16 | 1/2" | FN0113-G1/2-V0 FN0113-G1/2-V2 | 400 | 3.5 | | |
| 16 | 3/8 | 1/2" | FN0116-G1/2-V0 FN0116-G1/2-V2 | 300 | 2.8 | | |
| 21 | 1/2 | 1/2" | FN0121-G1/2-V0 FN0121-G1/2-V2 | 240 | 2.8 | | |
| 28 | 3/4 | 3/4" | FN0128-G3/4-V0 FN0128-G3/4-V2 | 150 | 2.6 | | |
| 34 | 1 | 1" | FN0134-G1-V0 FN0134-G1-V2 | 120 | 3.0 | | |
| 42 | 1-1/4 | 1-1/4" | FN0142-G1-1/4-V0 FN0142-G1-1/4-V2 | 60 | 2.1 | | |
| 54 | 2 | 2" | FN0154-G2-V0 FN0154-G2-V2 | 54 | 3.6 | | |
