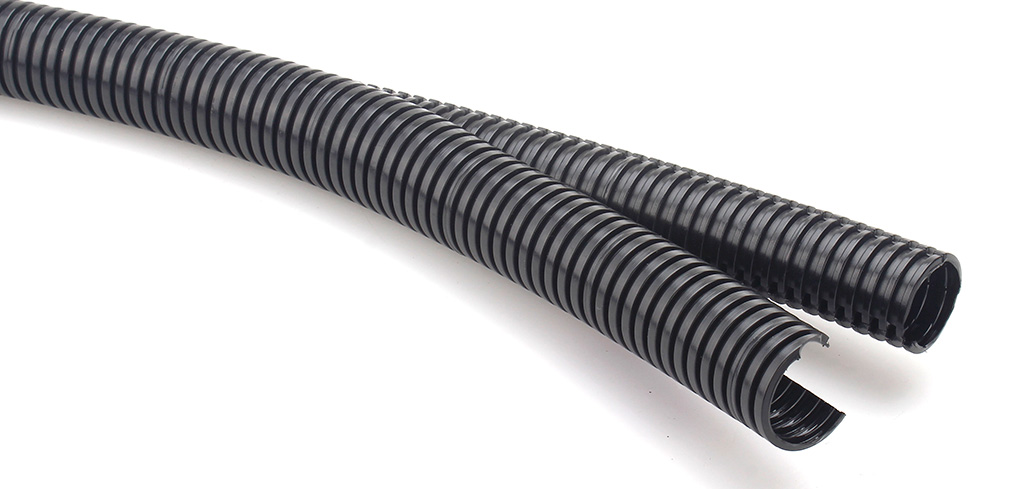

塑料波纹管，双拼管，PA6
塑料尼龙波纹软管，双拼管 - PAWS 系列，以取得 UL 及 CE 认证的尼龙波纹管加工而成，适用于各种机械性保护，优秀的柔软性能让狭小空间内的配线设计也可轻易完成。本系列产品的开口设计使得增加或移除线路更容易，提高维护的便利性，缩短系统暂停时间进而降低停工损失。全系列产品可搭配 FN01~FN04 快速式接头或 FN50, FN53 螺帽式快速接头，适用于各类加工机械、轨道交通等的线路保护。
特性
-
材质：
聚酰胺树脂 Polyamide 6 (尼龙 6, PA6, Nylon 6) -
温度范围
-40℃~+105℃ -
IP 等级 :
IP 40 (搭配 FN01~FN04 系列接头：公称 16~54，不包含 48)
IP 40 (搭配 FN50、FN53 系列接头：公称 48) -
可挠性 :
高 -
阻燃等级：
UL94 V-0, UL94 V-2 (可选择：无阻燃) -
抗UV：
有 (可选择：无抗 UV) -
环保：
符合 RoHs, 不含卤素 -
认证：
符合 EN-45545-2, EN-45545-3 标准
参数
V0 等级
| 公称尺寸 | 公称尺寸 | V0 型号 | 内径 (mm) | 外径 (mm) | 弯曲半径 (mm) | 每卷长度 (m) | 包装尺寸 (长x宽x高 mm) | 适配 |
|---|---|---|---|---|---|---|---|---|
| 16 | 3/8 | PAWSV0-16 | 10.2±0.25 | 15.8±0.2 | 50 | 50 | 500*500*150 |  |
| 21 | 1/2 | PAWSV0-21 | 15.6±0.25 | 21.2±0.2 | 50 | 50 | 588*588*180 | |
| 28 | 3/4 | PAWSV0-28 | 21.0±0.25 | 28.5±0.3 | 50 | 50 | 625*625*300 | |
| 34 | 1 | PAWSV0-34 | 27.0±0.25 | 34.5±0.25 | 70 | 25 | 688*688*200 | |
| 42 | 1-1/4 | PAWSV0-42 | 33.5±0.25 | 42.5±0.35 | 100 | 25 | 578*578*280 | |
V2 等级
| 公称尺寸 | 公称尺寸 | V2 型号 | 内径 (mm) | 外径 (mm) | 弯曲半径 (mm) | 每卷长度 (m) | 包装尺寸 (长x宽x高 mm) | 适配 |
|---|---|---|---|---|---|---|---|---|
| 16 | 3/8 | PAWSV2-16 | 10.2±0.25 | 15.8±0.2 | 50 | 50 | 500*500*150 | |
| 21 | 1/2 | PAWSV2-21 | 15.6±0.25 | 21.2±0.2 | 50 | 50 | 588*588*180 | |
| 28 | 3/4 | PAWSV2-28 | 21.0±0.25 | 28.5±0.3 | 50 | 50 | 625*625*300 | |
| 34 | 1 | PAWSV2-34 | 27.0±0.25 | 34.5±0.25 | 70 | 25 | 688*688*200 | |
| 42 | 1-1/4 | PAWSV2-42 | 33.5±0.25 | 42.5±0.35 | 100 | 25 | 578*578*280 | |
无阻燃等级
| 公称尺寸 | 公称尺寸 | NA 型号 | 内径 (mm) | 外径(mm) | 弯曲半径 (mm) | 每卷长度 (m) | 包装尺寸 (长x宽x高 mm) | 适配 |
|---|---|---|---|---|---|---|---|---|
| 16 | 3/8 | PXWSNA-16 | 10.2±0.25 | 15.8±0.2 | 50 | 50 | 500*500*150 | |
| 21 | 1/2 | PXWSNA-21 | 15.6±0.25 | 21.2±0.2 | 50 | 50 | 588*588*180 | |
| 28 | 3/4 | PXWSNA-28 | 21.0±0.25 | 28.5±0.3 | 50 | 50 | 625*625*300 | |
| 34 | 1 | PXWSNA-34 | 27.0±0.25 | 34.5±0.25 | 70 | 25 | 688*688*200 | |
| 42 | 1-1/4 | PXWSNA-42 | 33.5±0.25 | 42.5±0.35 | 100 | 25 | 578*578*280 | |
文件
