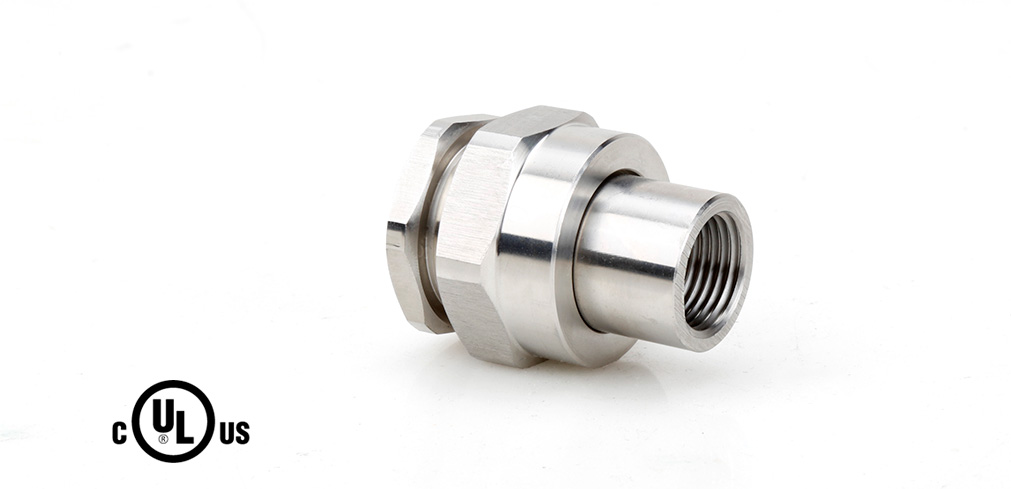

UL 防爆软管转接头，180 度，两端内螺纹型式 (1/2"~6")

UL 防爆软管转接头，180 度，两端内螺纹型式，KF--LK-F 系列，为因应不同的安装条件而设计的配套组件，为防爆金属软管提供更灵活的组装选择。防爆软管转接头以不锈钢、铜或钢材质制成，整体结构完整密实，已通过 UL 1203 防爆标准的测试取得防爆认证，确实地与防爆金属软管及防爆箱体组装，即可形成完整的防爆系统，达成防爆功能要求。

咨询

特性参数相关产品文件

特性

材料：

- 标准：不锈钢 304 (1/2"~6")
- 可选择：不锈钢 316 (1/2"~6"), 黄铜 H59 (1/2"~2"), 钢 45# (2-1/2"~6")
尺寸：

1/2"~6"
耐压强度：

Max. 6000 psi (1/2", 3/4"), Max. 1200 psi (1"~2")
螺纹型式：

NPT、M
RoHS：

符合
认证：

cULus (E490826)
标准：

ANSI/UL 1203
适用于危险 (分类) 场所 :

尺寸：1/2", 3/4"
--- Class I, Division 1, Groups A, B, C, D (气体)
--- Class II, Division 1, Groups E, F, G (粉尘)
--- Class III (纤维)

尺寸：1", 1-1/4", 1-1/2", 2"
--- Class I, Division 1, Groups C, D (气体)
--- Class II, Division 1, Groups E, F, G (粉尘)
--- Class III (纤维)

尺寸：2-1/2", 3", 4", 5", 6"
--- Class II, Division 1, Groups E, F, G (粉尘)
--- Class III (纤维)

参数

M 螺纹

公称尺寸	M 螺纹	产品型号 (不锈钢 304)	每箱数量 (pcs)	每箱重量 (kg)
1/2	M20x1.5	KF--LK1F11	10	2.9
3/4	M25x1.5	KF--LK2F11	10	3.8
1	M32x1.5	KF--LK3F11	10	5.3
1-1/4	M40x1.5	KF--LK4F11	5	3.5
1-1/2	M50x1.5	KF--LK5F11	5	4.1
2	M63x1.5	KF--LK6F11	5	5.8
2-1/2	M75x1.5	KF--LK7F11	2	-
3	M90x2	KF--LK8F11	2	-
4	M110x2	KF--LK9F11	2	-
5	M140x2	KF--LK10F11	1	-
6	M164x2	KF--LK11F11	1	-

NPT 螺纹

公称尺寸	NPT 螺纹	产品型号 (不锈钢 304)	每箱数量 (pcs)	每箱重量 (kg)
1/2	1/2"	KF--LK1F21	10	2.9
3/4	3/4"	KF--LK2F21	10	3.8
1	1"	KF--LK3F21	10	5.3
1-1/4	1-1/4"	KF--LK4F21	5	3.5
1-1/2	1-1/2"	KF--LK5F21	5	4.1
2	2"	KF--LK6F21	5	5.8
2-1/2	2-1/2"	KF--LK7F21	2	-
3	3"	KF--LK8F21	2	-
4	4"	KF--LK9F21	2	-
5	5"	KF--LK10F21	1	-
6	6"	KF--LK11F21	1	-

M 螺纹 (由任端) / NPT 螺纹 (固定端)

公称尺寸	M/NPT螺纹	产品型号 (不锈钢 304)	每箱数量 (pcs)	每箱重量 (kg)
1/2	M20 x NPT1/2	KF--LK1F31	10	2.9
3/4	M25 x NPT3/4	KF--LK2F31	10	3.8
1	M32 x NPT1	KF--LK3F31	10	5.3
1-1/4	M40 x NPT1-1/4	KF--LK4F31	5	3.5
1-1/2	M50 x NPT1-1/2	KF--LK5F31	5	4.1
2	M63 x NPT2	KF--LK6F31	5	5.8
2-1/2	M75 x NPT2-1/2	KF--LK7F31	2	-
3	M90 x NPT3	KF--LK8F31	2	-
4	M110 x NPT4	KF--LK9F31	2	-
5	M140 x NPT5	KF--LK10F31	1	-
6	M164 x NPT6	KF--LK11F31	1	-

NPT 螺纹 (由任端) / M 螺纹 (固定端)

公称尺寸	NPT/M螺纹	产品型号 (不锈钢 304)	每箱数量 (pcs)	每箱重量 (kg)
1/2	NPT1/2 x M20	KF--LK1F41	10	2.9
3/4	NPT3/4 x M25	KF--LK2F41	10	3.8
1	NPT1 x M32	KF--LK3F41	10	5.3
1-1/4	NPT1-1/4 x M40	KF--LK4F41	5	3.5
1-1/2	NPT1-1/2 x M50	KF--LK5F41	5	4.1
2	NPT2 x M63	KF--LK6F41	5	5.8
2-1/2	NPT2-1/2 x M75	KF--LK7F41	2	-
3	NPT3 x M90	KF--LK8F41	2	-
4	NPT4 x M110	KF--LK9F41	2	-
5	NPT5 x M140	KF--LK10F41	1	-
6	NPT6 x M164	KF--LK11F41	1	-
